Multi-pulses mode of micro-chip laser.
(Program Set LID-MCL)

          В микрочип лазере с пассивным затвором при неоптимально выбранных параметрах элементов и режимов их работы возможно формирование нескольких импульсов излучения вместо одного моноимпульса. Оптимальный режим работы трудно обеспесить при большой плотности мощности накачки, так как наведенная тепловая линза нарушает устойчивость резонатора. Пакет программ LID-MCL позволяет оптимизировать элементы лазера.
         Ниже приведены результаты расчетов для микрочип лазера с торцевой накачкой на активном элементе YVO4:Nd3+ c пассивным затвором YAG:Cr4+. Все графики приведены в одном временном масштабе.
         Здесь представлены результаты генерации последовательности пяти импульсов. Возможна генерация меньшего числа импульсов (2-х, 3-х) и большего числа.

Результаты расчета.

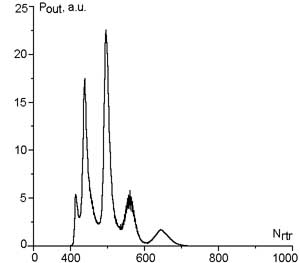

Временная зависимость мощности излучения от номера обхода по резонатору. Последовательность импульсов является нерегулярной по амплитуде и времени задержки. Серии импульсов не повторяются.

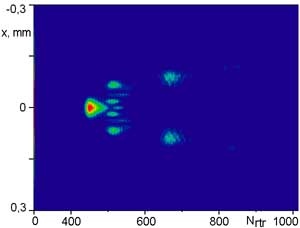

Зависимость расперделения плотности мощности излучения по апертуре от номера обхода по резонатору. Первый и второй импульсы генерации являются одномодовыми. Генерация следующих импульсов происходит на модах высшего порядка.

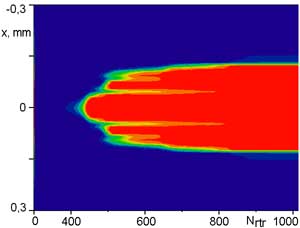

Зависимость расперделения коэффициента пропускания пассивного затвора по апертуре от номера обхода по резонатору. Просветлени затвора происходит неравномерно по апертуре.

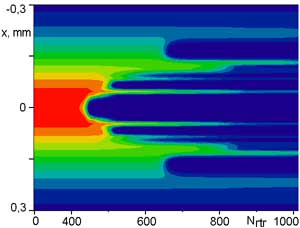

Зависимость расперделения коэффициента усиления активного элемента по апертуре от номера обхода по резонатору. Съем инверсной населенности происходит неравномерно по апертуре активного элемента.

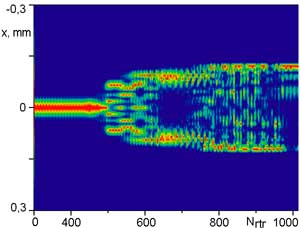

Зависимость расперделения нормированного на максимальную величину на каждом проходе распределния плотности мощности от номера обхода по резонатору. Этот результат показывает изменение диаметра пучка излучения. Генерация последних импульсов происходит на нечетных модах высшего порядка.


Случай генерации одиночного импульса в лазере с оптимальными параметрами вы можете видеть в предыдущем подразделе.
Результаты экспериментальных исследований, соответствующие этому случаю, смотрите в следующем разделе.
